DWG / DXF 作为 2D 图面的通用格式被行业内广泛应用，即使目前绝大部分企业都已经在使用 3D CAD 进行设计，但对于上下游、外协等接收方图档的传递，人们还是希望使用 DWG / DXF 这类轻量化且具备矢量数据的图档，故而 2D 图面以及DWG / DXF 格式具有不可代替的重要性！
为何必须使用 DWG/DXF ？

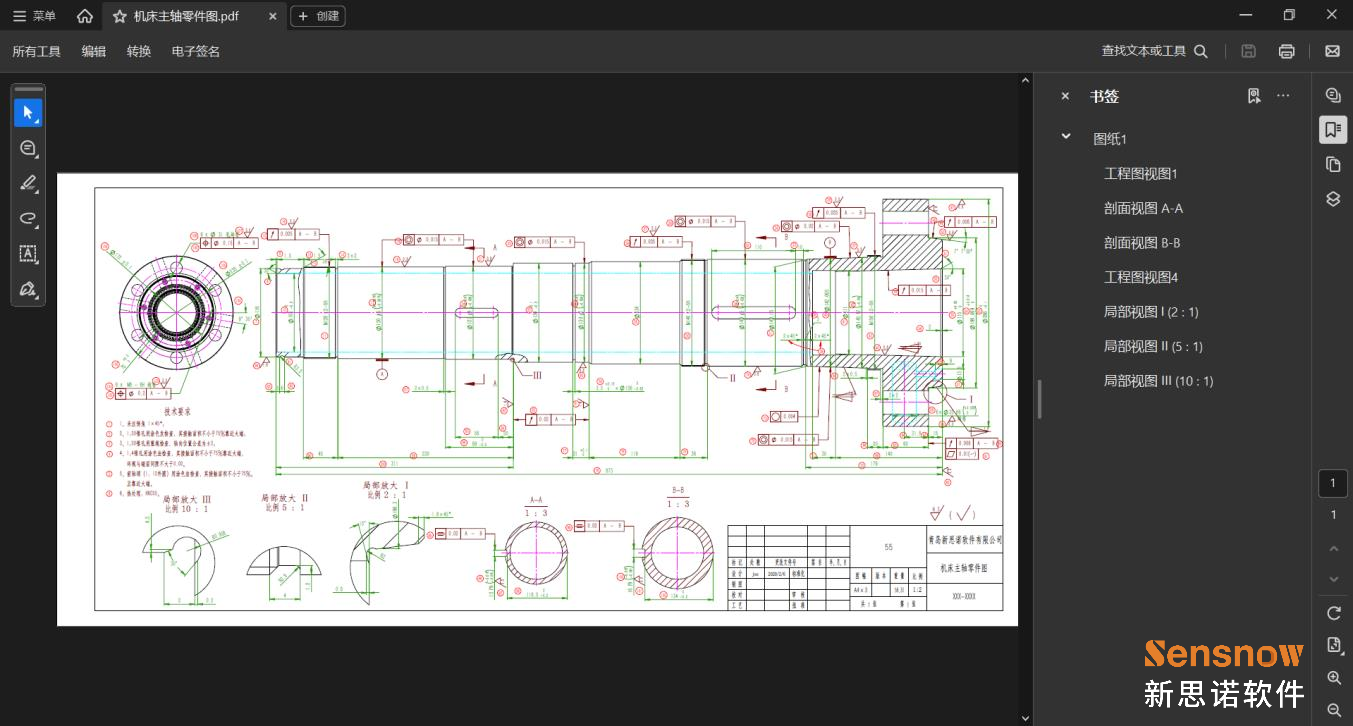

如果只是查阅图面和打印纸质图纸，那么PDF将是最佳解决方案，因为体积更小，更加便于数据的传输以及对信息安全的保密。
这将取决于实际生产需求，在一些大型企业中由于标准化建设比较完善，尺寸标注以及图面表达已经形成企业知识库并具备多层审图环节。此时，这类企业就完全不需要转档 DWG / DXF 。

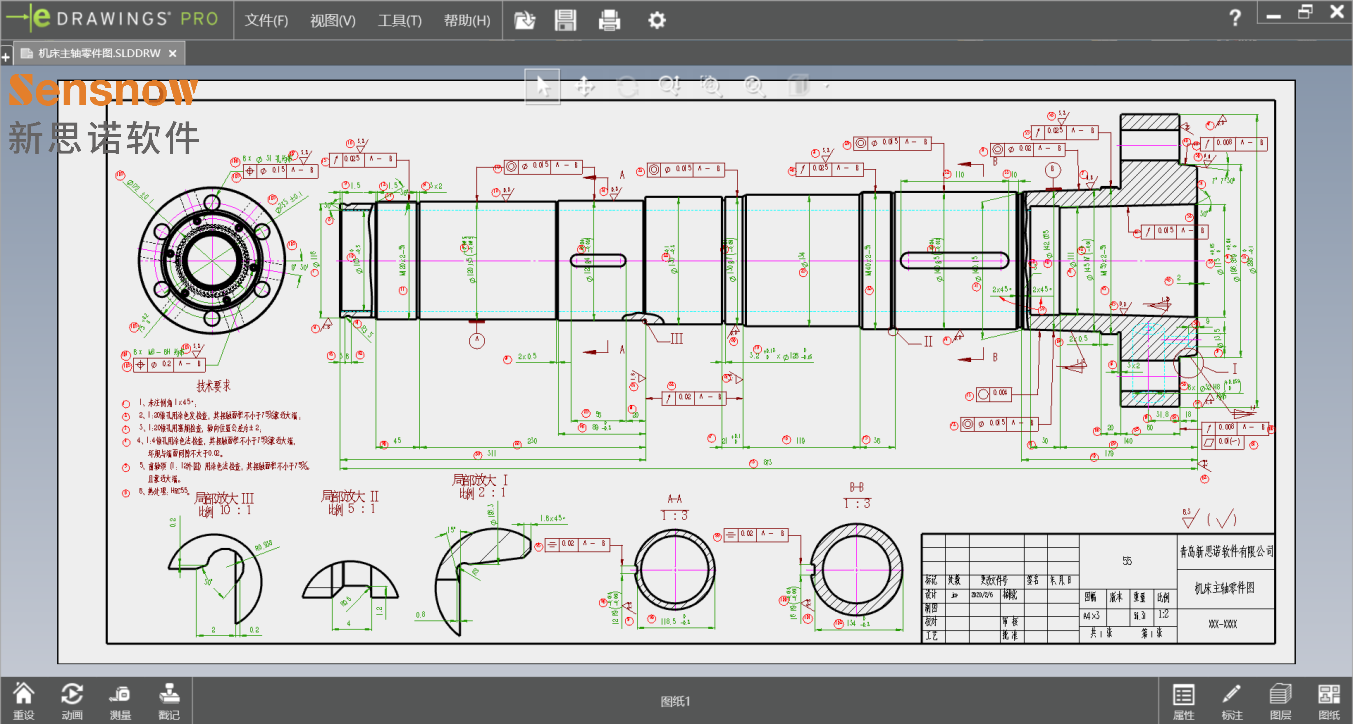

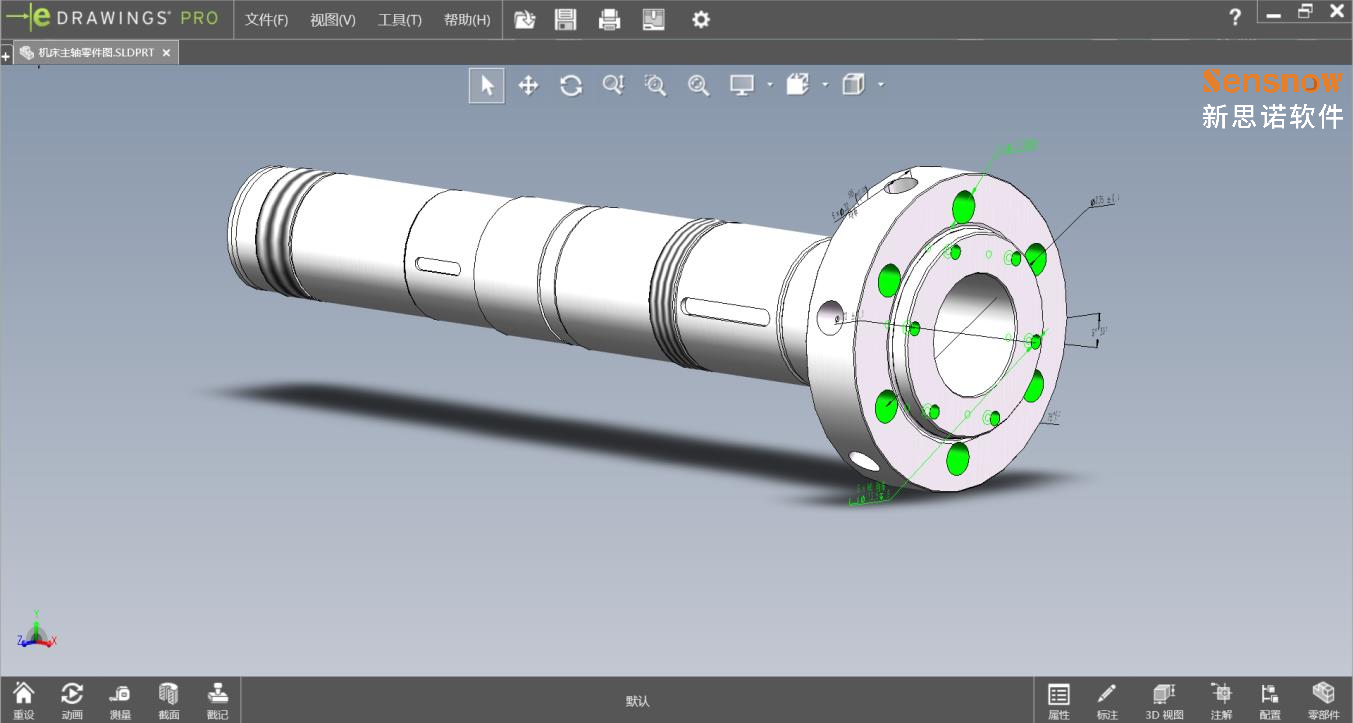

PS：曾经见过一家企业，他们与上下游图档的传递既不使用 DWG / DXF 也不使用 PDF ，而是使用 eDrawings 电子图档！eDrawings 的可执行（.exe）格式可在一台未安装任何工具程序的计算机中直接查阅其eDrawings 电子图档。
但实际的上下游（如外协厂家，专门定做配件类）的企业往往都是中小型企业，而这类企业接收的图档只能用于查阅和打印作用是无法满足使用的。
比如，要为厂家制造一批配件，如果数量很多则需要制作生产过程中所需的夹具、治具等辅助工具来减少工装次数，提升生产效率并改善加工质量。再例如线切割，需要使用原厂家提供的图形元素：DWG / DXF 来制作。
故而，涉及到生产环节制造工艺中所需的图档细节较多，设计人员也不可能完全将生产制造的所有工艺细节计划的面面俱到。此时，就需要 DWG / DXF 这类具备矢量数据的 2D 图面来传输、沟通和使用。
转档2D后遇到的问题：

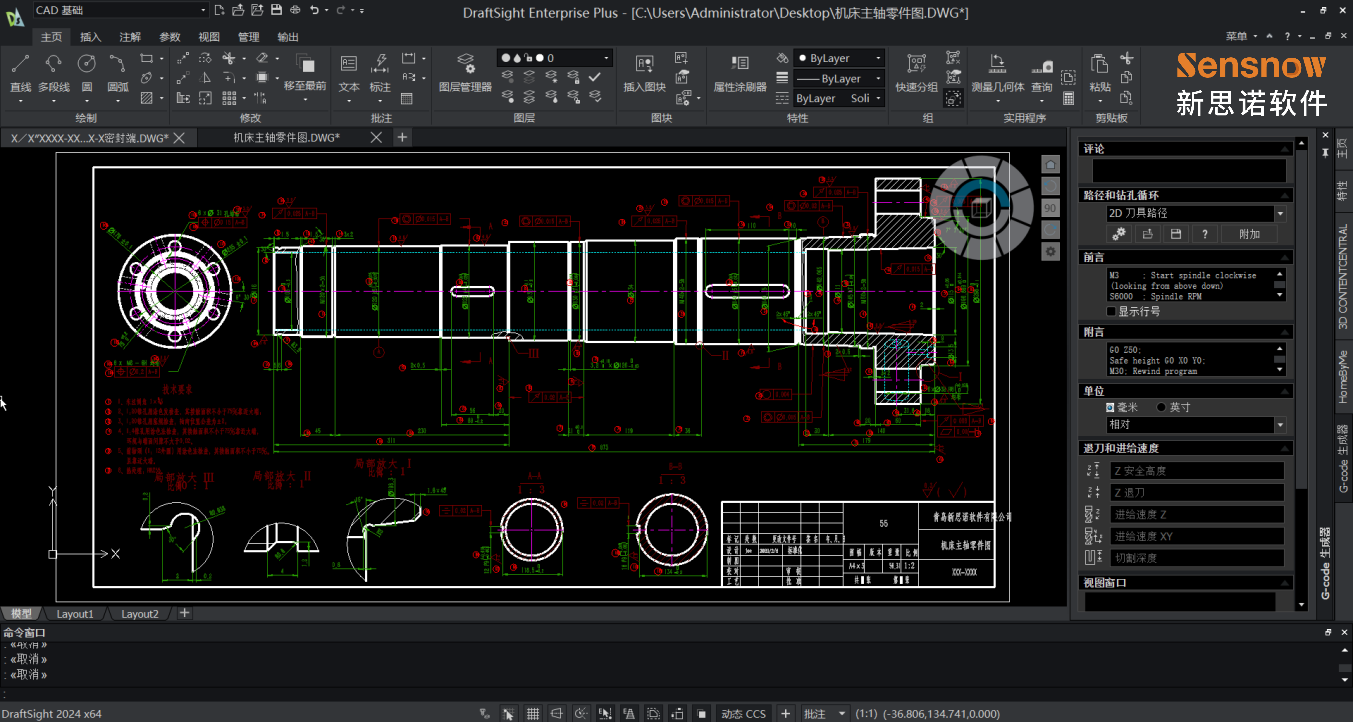

现在几乎都是 3D CAD 来完成设计，而接收方需要的却是 2D 图面的 DWG / DXF 格式，那么我们需要做的是将 3D CAD 中所制作的工程图转档为 DWG / DXF 格式。而往往转档后的效果不尽人意，大多是细节层面并非我们所预期！

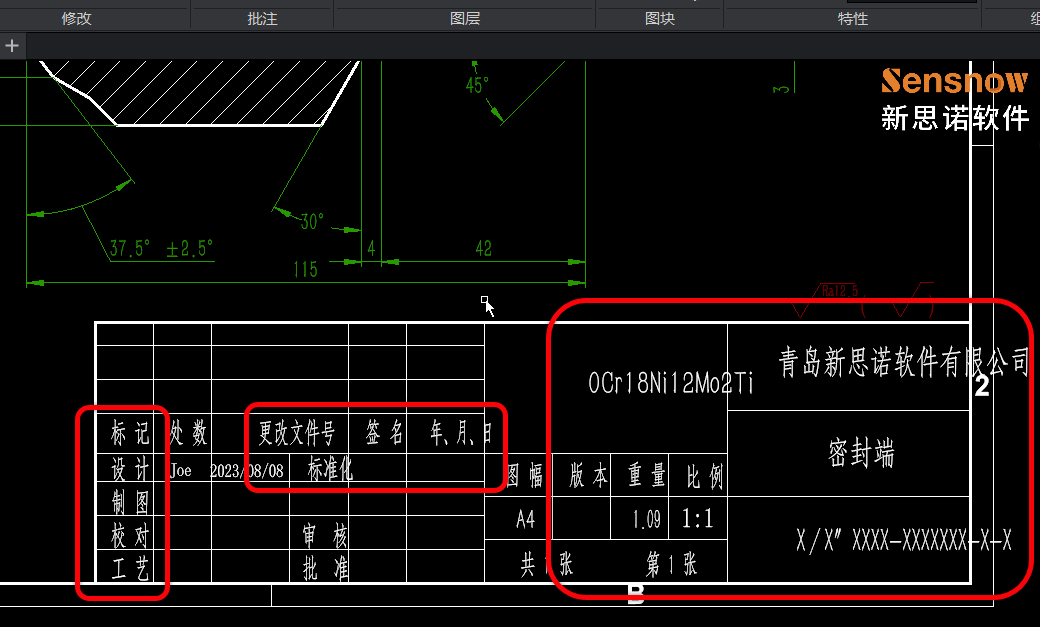

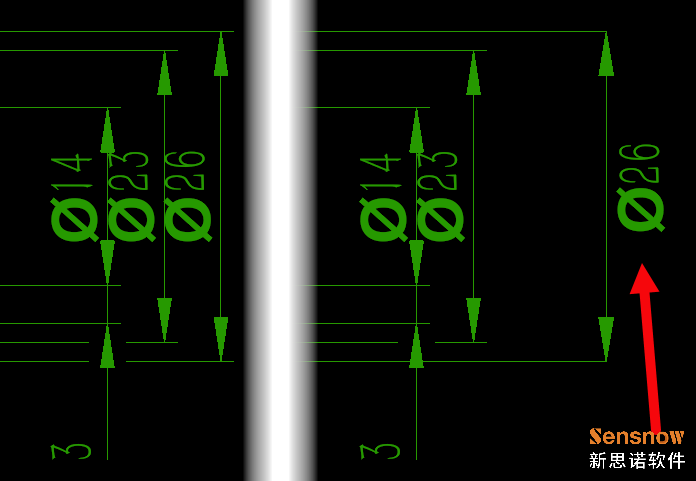

如：在 2D CAD 中对我们所转档的图档调整尺寸位置则出现数值位移现象；转档后标题栏的文字位移等问题。
解决方案
这些尺寸可能需要在 2D CAD 中微调一下达到合适的位置，对数值以及图形元素或许并不需要做更改。3D CAD 转档的结果遵循的是所见即所得的原则，比如一个尺寸值在 3D CAD 中是100那么转档 2D CAD 后该值还为100。
SOLIDWORKS工程图中是没有 2D CAD 软件的标注样式概念的，故而转档后这些标注样式将自动在 2D CAD 中默认归档为自己的标注样式，就会出现拖动尺寸后尺寸数值位移，其实这就是标注样式改变做了一个刷新的动作。
所以在 SOLIDWORKS 中无法控制这种行为，我们需要在 2D CAD 中加以修正，需要在 2D CAD 命令行输入命令 SELECTIONFILTER，过滤出标注样式统一修改（标注样式和其样式内的字高等参数）。这个命令可以过滤多个对象（执行命令时，要选择图中所有对象）过滤后将标注的标注样式设置为默认（ISO-25）可解决此问题。一次性不要选择多个标注样式，先选择线性标注样式，修改完后再选择角度标注样式分别进行修正。
1、选择图中所有对象（框选）；
2、输入命令 SELECTIONFILTER；
3、在过滤器类型选择‘标注样式’>加号后选择‘SLDDIMSTYL2’>确定；
4、此时图中会全选标注样式‘SLDDIMSTYL2’的图形；
5、在右侧面板更改为ISO-25。
视频演示【纯享版】：DraftSight 如何替换标注样式_哔哩哔哩_bilibili
同理，对于标题栏的注释位移也需人工修正，或者使用现有的 2D CAD 模板对标题栏和图框直接进行替换以达到符合使用需求的 DWG / DXF 图面。
如用户对 2D 图面没有特别要求，则通过 3D CAD 转档后直接使用即可，毕竟尺寸值和信息不会遗失。但如果用户对 2D 图面有一定要求，则人工修正这一步必不可少，以使图面达到更加适合的结果。
