客户打开装配体文件后在 FM 设计树中出现被压缩的子件，当鼠标悬停后提示：此零部件的文件存在不相符的内部 ID，且点击＂解除压缩＂或＂设为还原＂后没有效果！

视频演示：「链接」

原因

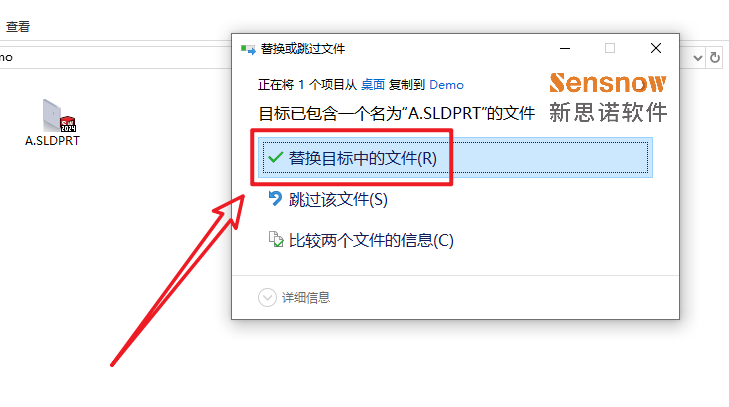

ID不匹配是因为 SOLIDWORKS 检测到装配体内部存在两个相同文件名称且完全不相同的子件，比如：先插入了名称为＂A＂的子件，用户从 Windows 资源管理器中通过替换的方式将子件＂A＂进行替换从而满足设计预期。

此时，装配体文件内部将记录原始子件＂A＂的ID，造成内部ID混乱不能辨识！这是设计人员出现此问题最常见的原因。

如何正确替换子件使其达到设计更改的结果？

必然也是需要使用＂替换＂，但不是通过 Windows 资源管理器来替换，而是使用SOLIDWORKS 程序来替换，这才是正确的工作流。

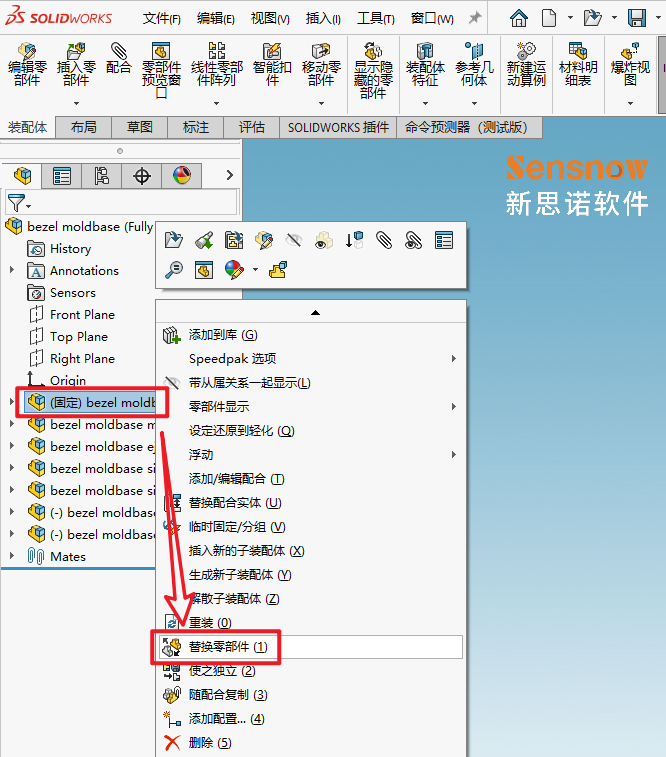

FM 对子件执行右键菜单 -> 鼠标悬停于菜单的最下处点击展开更多选项 -> 显示出＂替换零部件＂选项并触发功能。

解决方案

对于已经出现内部 ID 不相符的装配体文件可按照下述步骤进行对 ID 手动替换的方式修正数据：

1、进入：选项 -> 系统选项 -> 信息/错误/警告 -> 解除的消息 -> 勾选＂参考文档具有不匹配的内部 ID＂ - > 点击确认按钮（OK键），使其窗口重新被允许触发；

2、FM 设计树中对其子件执行右键菜单 -> 执行＂解除压缩＂或＂设为还原＂，此时会触发此窗口，选择第二选项：仍使用该文件即可；

3、至此，在保存文件后内部 ID 将得到替换。

视频演示：「链接」

补充案例

在一家客户中出现了造成此问题的另一案例，原理同样为存在了其它工作流造成的错误替换子件导致内部 ID 混乱不能辨识！

客户的工作流如下：

1、输入一个外部输入图档（STEP），输入后保存文件，命名为＂A＂并插入进装配体中作为子件；

2、设计完成交付审图，审图过程中告知设计人员需对子件＂A＂进行设计更改；

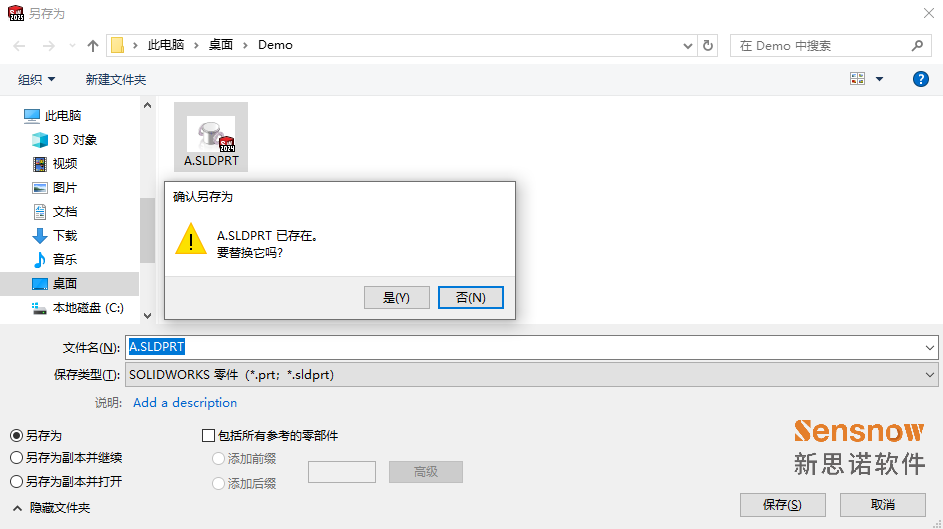

3、设计人员打开子件＂A＂后对外部输入图档执行了＂特征识别＂后修改了模型。执行保存文件，此时是一个另存的过程，潜意识中设计人员当然希望存储为正确的文件名称，就出现了替换的动作！

4、替换后再打开装配体将重现这一问题，内部 ID 混乱不能辨识！

解决方案可按照上述解决方案进行修正即可。

如何避免此工作流导致的错误替换？

对一外部输入件执行特征识别后默认会在原件的基础上生成新文件，而不是在现有原件上执行特征识别，很容易出现替换问题！

我们需修正 FeatureWorks 设置，让外部数据导入后特征识别的动作是按照在原件基础上直接识别，而不是生成新文件。这样保存文件的时候就是在原件上保存，就不会触发另存为来错误的替换 ID 。

操作步骤：

1、新建一个 Part ，或打开已有任何零件架构的拓扑；

2、转到：插入下拉列表 -> FeatureWorks -> 选项，FeatureWorks 选项窗口中设置架构为：覆写现有零件，点击确认按钮（OK键）完成设置；

3、设置后建议正常关闭 SOLIDWORKS 程序，重新启动，使其注册表被正确写入。

视频演示：「链接」
