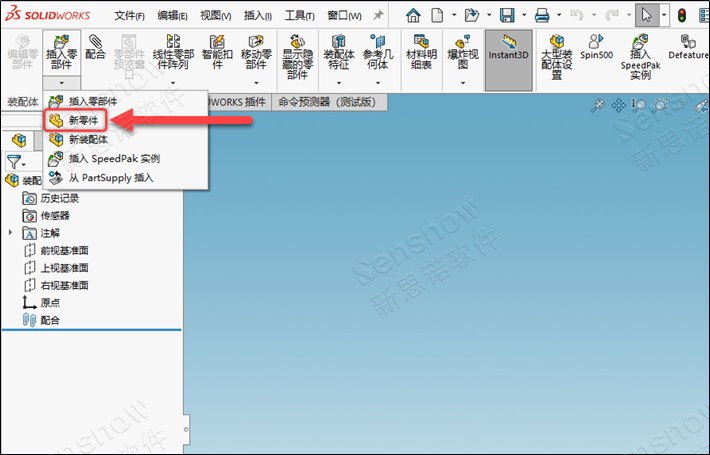

近期有部分客户遇到了一个比较冷门的问题：在装配体中进行自顶向下新建零件时失效，点击创建新零件没有反应，不会在装配体内创建这个新零件！可以使用此方式新建装配体，但始终无法新建零件，测试发现对装配体插入已有的零件是没有问题的。

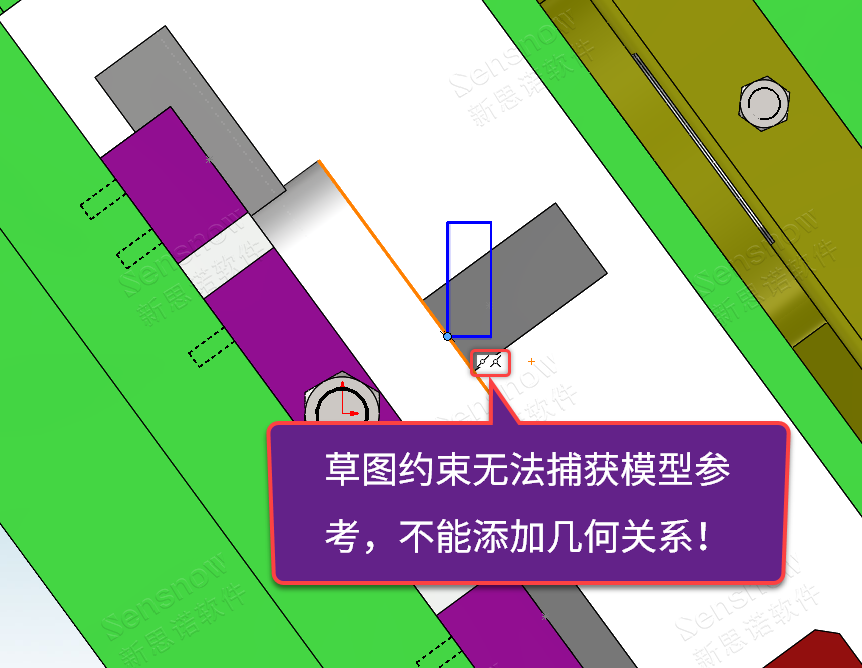

另外客户通过自顶向下的方式在装配体中编辑零部件发现草图约束无法捕获模型参考，不能添加几何关系！手动拖拽草图元素在模型参考点或线上松开鼠标后不会自动添加几何约束关系，显示约束的图标为“白色”不可用状态。手动加选的方式也无法添加草图几何关系，会显示允许添加几何关系的类型为空！
原因及解决方案：
这两者现象属于无法创建和使用模型的外部参考，被编辑的模型只允许使用自身的参考几何，被阻止了自动添加外部参考几何的能力；所以导致使用自顶向下的方式无法正常的新建、编辑零部件。

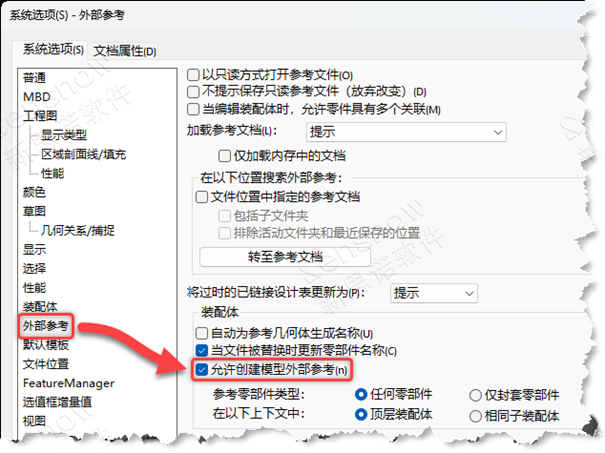

解决方案也很简单，我们可以勾选：选项 -> 系统选项 -> 外部参考 -> 允许创建模型外部参考，即可。勾选后我们就可以在装配体内自顶向下创建新零件了，同时自动添加外部参考几何约束的能力也将按我们的预期工作。
-

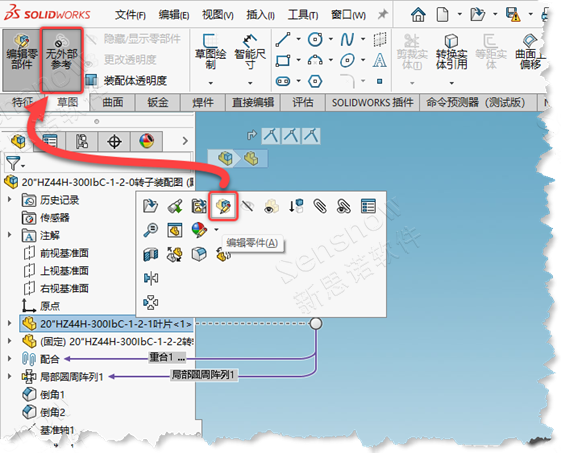

另外一种设置方式：在现有装配体（或打开任意含有零件的装配体文件）中找到一个零件进行编辑进入自顶向下编辑状态后在按钮区关闭“无外部参考”
推断客户是由于导入了其他用户的注册表（SW 设置向导）导致的此问题，或客户误操作将此选项进行了设置。
点击查看→【视频操作演示讲解】
