SOLIDWORKS 2027 包含面向用户的增强功能，可帮助我们简化和加速从概念到制造的产品开发流程。通过增强的协作和数据管理，加快产品上市速度；简化零件、装配体、工程图、MBD、电气和管道布线、ECAD-MCAD 协作和渲染的工作流程；通过导入/导出、用户体验和性能改进加快工作速度。
SOLIDWORKS 2027 版本具体增强了哪些方面呢？本期小诺带大家解锁零件拓扑全新一期新增功能，涵盖等弦宽圆角、简化实体螺纹、焊缝自动过滤、全新升级钣金架构、跨折弯冲压多项实用功能。
【视频操作演示↓】

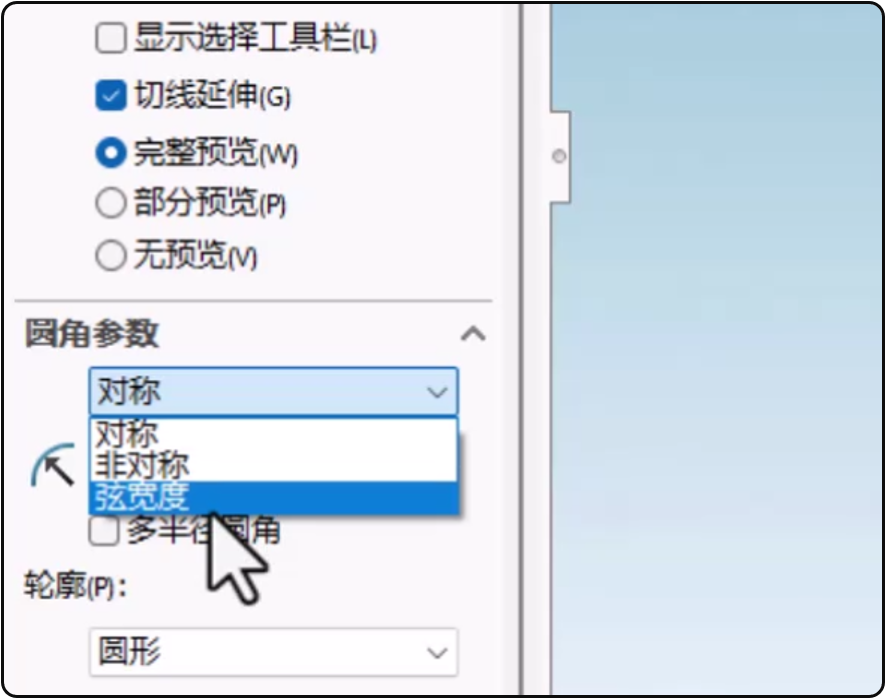

弦宽圆角是机械设计里常用的特征，但旧版本操作门槛高、效率差。过去想要制作弦宽控制圆角，只能依靠面圆角命令，手动逐一挑选两组对应曲面，多面组合模型中重复操作极耗工时。SOLIDWORKS 2027 优化特征创建逻辑，直接支持选中边线一键生成弦宽圆角，省去繁杂的曲面选取步骤，多零部件、复杂曲面模型圆角设计效率大幅提升，设计师无需重复冗余操作，专注产品结构设计本身。
【视频操作演示↓】

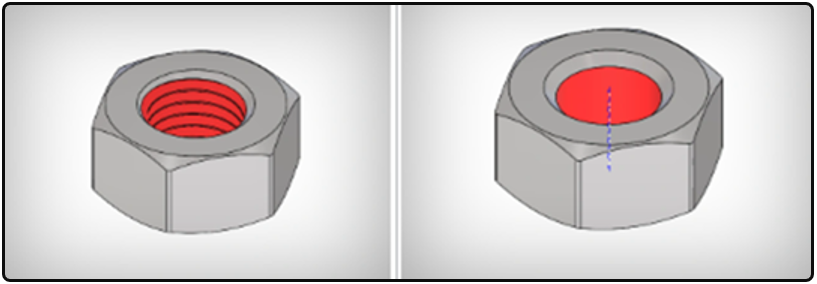

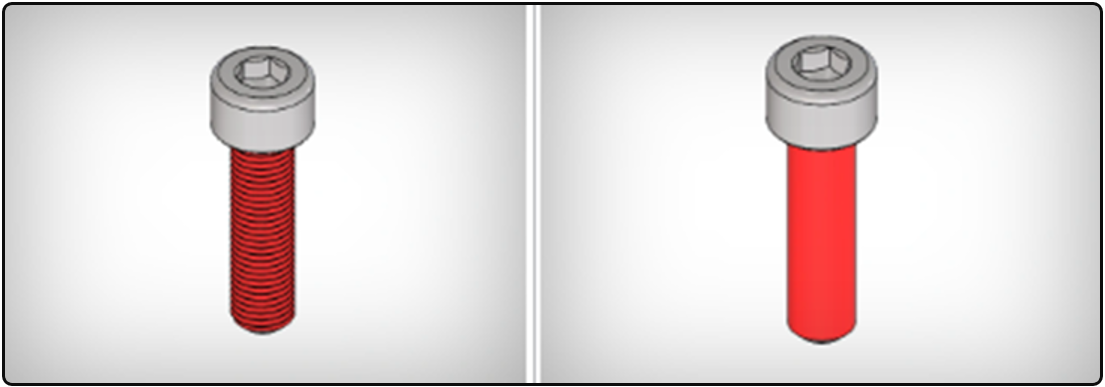

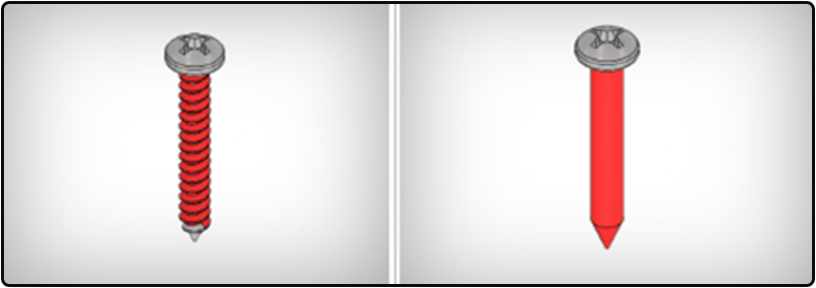

大型装配体内海量实体螺纹一直是软件卡顿、操作缓慢的核心痛点。此前查找、简化螺纹缺少专属筛选通道，工程师处理整机装配时，每天要反复上百次手动压缩、还原螺纹特征，重复劳动占用大量设计时间。2027 版本新增实体螺纹简化专项工具，可自动识别过滤螺纹线、扫描螺纹、外部导入实体螺纹，一键批量简化全部螺纹特征；搭载高性能工作站时，单次操作就能节约 3-5 分钟运算等待时间，从根源降低大型装配体文件负载，软件运行流畅度显著升级。
【视频操作讲解↓】

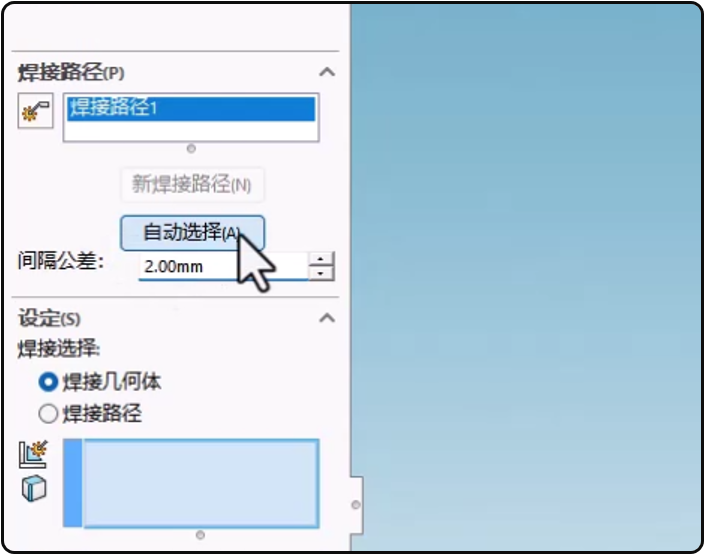

焊接工程图注释细碎繁琐是焊接工程师长期困扰的难题，旧版焊缝定义逻辑过于精细化，细小焊缝面需要逐个手动添加注释，操作逻辑反直觉，大批量焊接件制图耗时严重。SOLIDWORKS 2027 搭载全新焊缝过滤器，支持自定义间隔自动筛选小型面组，自动合并细碎焊缝单元，批量完成焊缝注释定义，告别逐一面手动标注的低效模式，大幅压缩焊接图纸出图周期，给重工、钢结构、设备焊接设计减负。
【视频操作演示↓】
旧版本钣金文件长期存在严重版本兼容与管理缺陷：早期版本创建的钣金结构散乱分布在设计树中，无专属收纳文件夹统一管理，数据层级杂乱，将低版本钣金模型导入新版软件后，不仅极易出现功能缺失、特征报错、历史钣金图纸无法完整编辑等问题，还难以直接转换成全新钣金架构，进而引发软件运行卡顿、性能迟缓，同时给 PDM 图纸管理软件的数据对接、集成归档带来诸多不便。

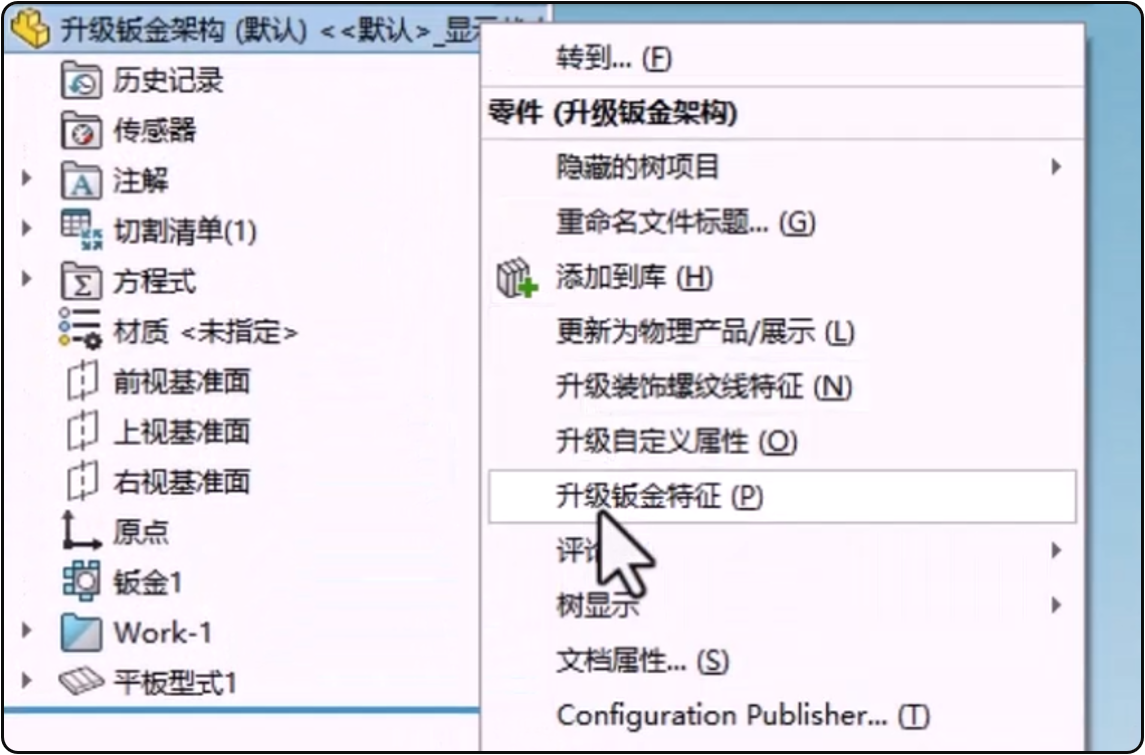

SOLIDWORKS 2027 推出「升级钣金架构」核心功能，一键完成老旧散乱钣金数据向全新标准化架构的转换；转换后的模型拥有规整的钣金收纳层级，完整解锁折弯、展开、平板图纸、钣金切割清单等全部新版钣金功能，存量历史钣金模型无需重新建模，流畅适配新版软件全流程设计与 PDM 协同管理需求，企业多年积累的历史图纸资产得以高效复用。
【视频操作演示↓】

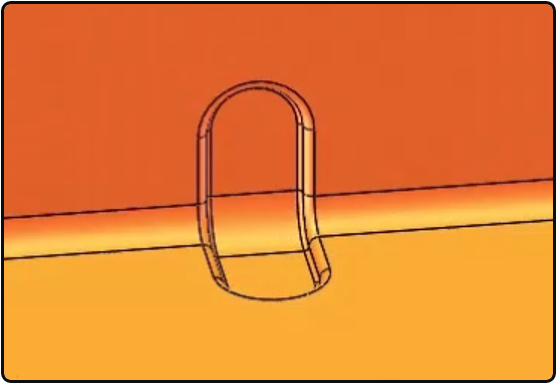

传统钣金冲压设计必须提前制作专属成型工具，折弯区域无法直接生成冲压加强结构，折弯筋设计流程冗长，模具库维护成本高。SOLIDWORKS 2027 突破折弯冲压限制，支持在钣金折弯位置直接绘制冲压、加强筋结构，可视化调整冲压尺寸参数，无需预先定制成型工具，简化折弯冲压完整设计链路，减少模具库搭建、维护工作量，钣金成型结构设计效率显著提升。
SOLIDWORKS 2027 针对机械设计高频痛点完成全方位升级：
-
建模端支持边线快速生成弦宽圆角，新增批量实体螺纹简化功能，大幅减轻大型装配体运算负担；
-
针对焊接件新增焊缝面组过滤器，可自动整合细碎焊道面，优化焊接图纸批量标注流程；
-
钣金模块实现旧模型架构一键升级，同时支持折弯区域直接创建冲压结构，省去成型工具定制步骤；
从建模、装配到出图全流程精简冗余操作，切实提升钣金、焊接、整机装配项目的设计效率。
