SOLIDWORKS 2027 包含面向用户的增强功能，可帮助我们简化和加速从概念到制造的产品开发流程。通过增强的协作和数据管理，加快产品上市速度；简化零件、装配体、工程图、MBD、电气和管道布线、ECAD-MCAD 协作和渲染的工作流程；通过导入/导出、用户体验和性能改进加快工作速度。
SOLIDWORKS 2027 版本具体增强了哪些方面呢？本期小诺为大家带来第二期综合模块新增功能讲解，包含圆锥重合配合锁定旋转、E57 点云数据导入、X_T 文件导入重复实体检测、公差表自定义范围、图纸格式编辑锁定、中心线型优化升级多项实用更新。
【视频操作演示↓】

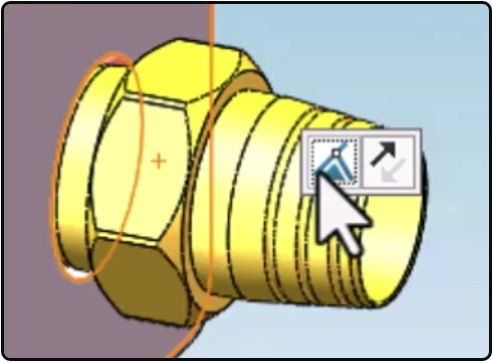

在传统装配设计中，圆锥面重合配合完成后，零部件极易出现自由旋转的情况，为了固定位置，工程师必须额外添加面配合、参考几何约束等辅助条件，步骤繁琐冗余。尤其是在零部件替换、整机装配调整的场景下，反复增设约束会大幅降低设计效率。SOLIDWORKS 2027新增圆锥重合配合锁定旋转功能，无需额外辅助约束，仅通过锥面重合配合即可实现同心定位+防旋转双重效果，完美适配液压接头、锥面连接件等常用零部件的装配场景，大幅精简锥类零件的装配流程，让精密锥面装配更高效、更精准。
【视频操作演示↓】

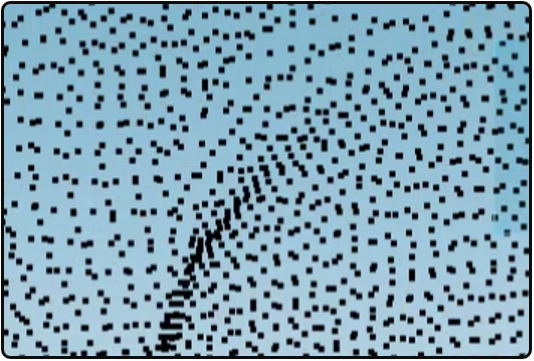

随着逆向设计、三维扫描技术在机械行业的普及，E57格式点云数据的应用愈发广泛，但过往版本的SOLIDWORKS无法直接处理该类文件，工程师必须借助第三方软件转换、审阅数据，流程繁琐且容易出现数据损耗。SOLIDWORKS 2027打通E57点云数据适配壁垒，支持大型E57点云文件直接导入软件，无需外部工具辅助。导入后可直接在软件内完成点云的显示隐藏、冗余删除、剖面查看等全流程审阅操作，高效适配扫描建模、逆向测绘、实物比对等工作场景，一站式解决扫描数据处理难题，贴合行业高标准设计需求。
【视频操作演示↓】

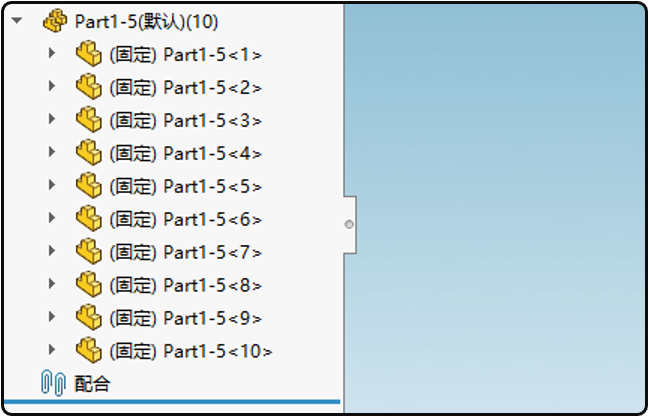

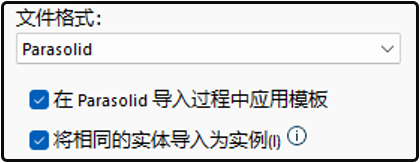

导入X_T、X_B等Parasolid通用装配文件时，旧版软件存在识别缺陷，会将大量重复实体单独识别为独立零件，产生海量冗余数据，占用大量内存，容易造成大型装配卡顿、文件臃肿、数据错乱，影响设计效率。SOLIDWORKS 2027升级外部文件导入算法，新增重复实体智能检测功能，可自动识别相同几何实体，以「单一模型多实例」轻量化载入，不再重复生成零件。在完整保留原始文件关联关系的同时，精简冗余数据、降低内存负载，有效提升大型装配体的运行与编辑流畅度。
【视频操作演示↓】

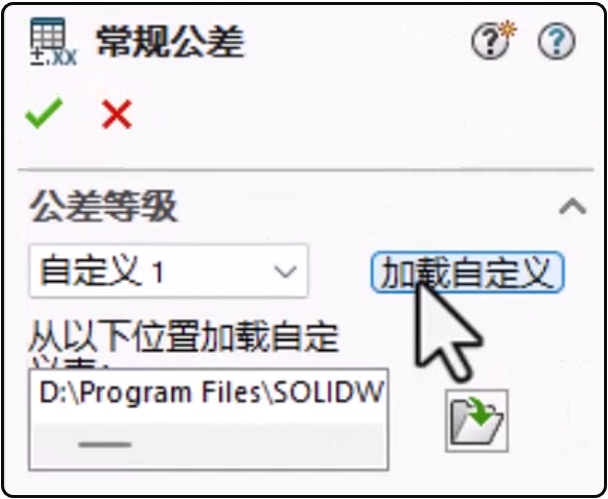

传统SOLIDWORKS公差表仅预设9列固定尺寸公差区间，通用性有限。很多企业会在Excel中拓展16档甚至更多尺寸区间的自定义公差标准，但导入软件后无法被识别，无法适配非标、特种行业的公差设计需求。SOLIDWORKS 2027彻底放开公差表编辑权限，支持自由增删公差表行列，公差代号、尺寸区间、参数描述均可按需自定义。灵活的编辑模式，能够完美适配各类细分行业的专属公差规范，彻底解决自定义公差表无法适配、通用公差标准不适用的设计痛点，让工程标注更贴合企业标准化需求。
【视频操作演示↓】

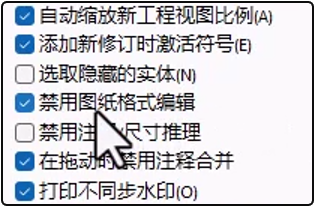

企业工程图纸的版式、标题栏、边框是标准化管理的核心，但日常设计中，人员误改、随意调整图纸格式的情况屡见不鲜，容易出现图纸版式混乱、标准不统一的问题，导致存入PDM等管理系统的工程文件不规范，影响数据归档与溯源。SOLIDWORKS 2027新增图纸格式禁用编辑功能，可一键锁定图纸边框、标题栏等核心版式区域，限制非权限人员的修改操作。从源头杜绝图纸版式错乱问题，保障所有输出图纸统一遵循企业标准化规范，有效保证工程数据的完整性、统一性，助力企业图纸规范化、精细化管理。
【视频操作演示↓】

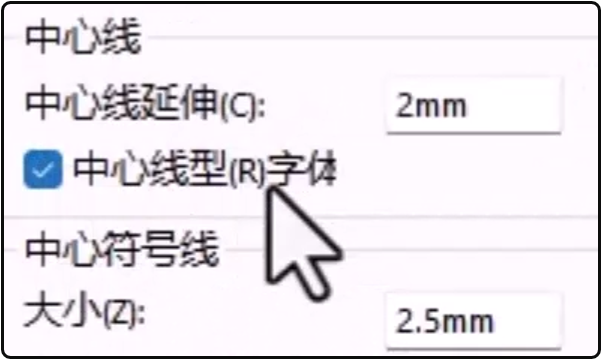

以往工程图标注中心线时，需要手动新建专属中心线图层、频繁切换图层样式，操作细碎繁琐，拖慢整体出图效率。同时新版线型标准无法适配历史旧图纸，需要人工逐一修正调整，工作量极大。SOLIDWORKS 2027优化中心线型逻辑，支持图纸默认直接调用标准中心线型，无需手动新建、切换图层，简化绘图操作步骤。同时新版本完美兼容所有历史旧图纸，无需人工批量修正线型格式，在保证图纸标准统一的前提下，大幅精简制图步骤、提升工程图输出效率。
